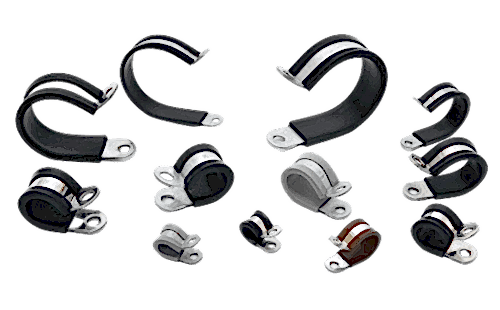

Bağlantı Kelepçeleri
Sektörde “ P Kelepçe ” veya “ Takviyeli Kelepçe “ olarak da bilinen bağlantı kelepçelerimiz DIN 3016 standartlarında üretilmekte olup, hidrolik boruların, hortumların ve kabloların sabitlenmesi amacı ile kullanılmaktadır. Müşterilerimizin talepleri doğrultusunda lastiksiz olarak da üretilen DIN 3016 lastikli kelepçeler, yüksek ısılarda ve titreşimli ortamlarda tam performans göstermektedir.
Sabitleme deliğinin üzerindeki takviye parçası özellikle ağır yük uygulamalarında kelepçeyi yırtılmaya karşı korumaktadır. EPDM, Neopren, Nitril ve Silikon lastik alternatifleri bulunmakla birlikte lastiksiz olarak da üretilebilmektedirler.
Firmamız tarafından üretilen, DIN 3016-1 Standard bağlantı kelepçeleri teknik bilgilerini aşağıdaki PDF dosyasında inceleyebilirsiniz.
Bağlantı kelepçeleri, boru, hortum ve kablo hatlarının makine şasisi, duvar, pano veya taşıyıcı konstrüksiyon üzerine güvenli şekilde sabitlenmesi için kullanılan sabitleme kelepçesi çözümleridir. Doğru seçilmiş bir montaj kelepçesi, hat üzerindeki hareketi kontrol altına alır, titreşim kaynaklı gevşemeleri azaltır ve tesisatın düzenli ilerlemesini sağlar. Özellikle endüstriyel uygulamalarda boru bağlantı kelepçeleri, bakım kolaylığı ve uzun ömürlü kurulum açısından kritik bir rol oynar.
Ürün grubumuz, yaygın olarak DIN 3016 standardı (Din 3016 / DIN3016 kelepçe olarak da bilinir) ile ilişkilendirilen boru sabitleme uygulamalarına uygundur. DIN 3016 kelepçeler, boruların güvenli bir şekilde sabitlenmesini hedefler.
DIN 3016, boru kelepçeleri için bir Alman standardıdır. Bu standart, özellikle boru hatlarının sabitlenmesinde kullanılan boru kelepçelerinin tasarımı, boyutları ve malzemeleri için teknik şartnameleri belirler. Boru kelepçeleri, genellikle sıvı veya gaz taşıyan boruları çeşitli yüzeylere güvenli bir şekilde sabitlemek için kullanılır.
Doğru kelepçe seçimi ile titreşim ve ses iletimi azaltılabilir, bağlantı noktalarında oluşabilecek sürtünme ve aşınma minimize edilebilir. Proje gereksinimlerine göre DIN 3016 kelepçe varyasyonları, farklı malzeme, yüzey kaplama ve iç yüzey seçenekleriyle tercih edilebilir.
Titreşimin yüksek olduğu veya yüzeyin korunmasının önemli olduğu hatlarda lastikli kelepçe kullanımı avantaj sağlar. Lastik iç yüzey, boru/hortum yüzeyinde çizilme riskini azaltmaya yardımcı olur ve metal-metal teması engelleyerek daha stabil bir sabitleme sunar. Daha ağır yüklerde veya montaj noktasında dayanımın artırılması gereken uygulamalarda ise takviyeli kelepçe seçenekleri tercih edilerek bağlantı bölgesindeki deformasyon riski düşürülebilir.
Boru ve hortum hatlarında en yaygın çözümlerden biri P kelepçe tasarımıdır. “P” formu sayesinde hatların yönlendirilmesi pratikleşir ve farklı montaj yüzeylerine hızlı uygulama yapılabilir. Uygun ürün seçimi için P kelepçe ölçüleri (boru dış çapı/Ø, bant genişliği, bağlantı deliği ölçüsü vb.) dikkate alınmalıdır. Böylece hem montaj toleransları doğru yönetilir hem de hat üzerinde gereksiz sıkma veya boşluk oluşmasının önüne geçilir.
Bağlantı kelepçesi fiyatları malzeme seçimi, iç yüzey (lastikli/lastiksiz), takviyeli kelepçe tercihleri, çap aralığı ve adet gibi kriterlere göre değişir. Uygulamanız için doğru sabitleme kelepçesi seçimini yapmak ve DIN 3016 / DIN3016 kelepçe uyumlu seçenekler hakkında teknik bilgi ile teklif almak için satış ekibimizle iletişime geçebilirsiniz.
● Otomotiv ve Ticari Araçlar (Yakıt, fren ve egzoz tutucu hortum kelepçeleri)
● Demiryolu ve Toplu Taşıma (Alt takım kablo demetleri, hava hatları)
● Denizcilik ve Gemi İnşası (Tuz püskürmesine maruz kalan hidrolik borular)
● Makine ve OEM İmalatı (Yağlama sistemlerinde boru tutucu klipsler)
● İklimlendirme ve Soğutma (Bakır ve PEX boru hatları, yalıtım dostu)
● Gıda ve İçecek Tesisleri (CIP döngülerinde paslanmaz çelik boru kelepçeleri)
● Madencilik ve İnşaat (Mobil sondaj makinelerinde toz geçirmez hortum yönlendirme)
| Parametre | Aralık / Seçenek |
| İç Çap Ø | 5 – 150 mm (beş bant genişliği: 9 / 12 / 15 / 20 / 25 mm) |
| Bant Malzemesi | W1 Galvanizli Çelik (≥ 144 s tuz püskürtme testi) / W3 AISI 430 / W4 AISI 304 (≥ 240 s) / W5 AISI 316 (≥ 400 s) |
| Kauçuk Kaplama | EPDM (-40 → +120 °C), Neopren, Nitril, Silikon (-60 → +170 °C), Viton (-50 → +300 °C); tüm halojensiz çeşitler mevcuttur. |
| Bağlantı Deliği Ø | M4, M5, M6, M8, M10 standart — talep üzerine özel ölçüler |
| Standartlar | DIN 3016-1, ISO 9227 korozyon testi, IATF 16949 üretim standardı |
Teknik Dökümanı İndir (PDF, 0.2 MB)
